mélangeur béton planétaire vertical Caractéristiques
Le mélangeur planétaire vertical Co-nele est développé de manière innovante sur la base de la technologie allemande synchrone.
Transmission douce et haute efficacité: réducteur d'engrenage durci pour la transmission, faible bruit, couple élevé et forte durabilité.
Même mélange et aucun angle mort: le principe de mouvement de révolution + rotation de la lame de mélange, la trajectoire de mouvement couvre l'ensemble du baril de mélange.
Large gamme de mélange: convient au mélange et au mélange de divers agrégats, poudres et autres matériaux spéciaux.
Facile à nettoyer: dispositif de nettoyage à haute pression (en option), buse en spirale, grande zone de couverture.
Disposition flexible et vitesse de déchargement rapide: 1-3 portes de déchargement peuvent être sélectionnées de manière flexible pour répondre aux besoins de différentes lignes de production;
Installation et entretien faciles: porte d'entretien de grande taille, porte d'entretien avec interrupteur de sécurité.
Dispositifs de mélange diversifiés: dispositifs de mélange personnalisés selon les besoins du client.
Bon étanchéité: aucun problème de fuite.
Le mélange forcé est réalisé par des mouvements composites d'extrusion et de retournement entraînés par des planètes et des lames rotatives.

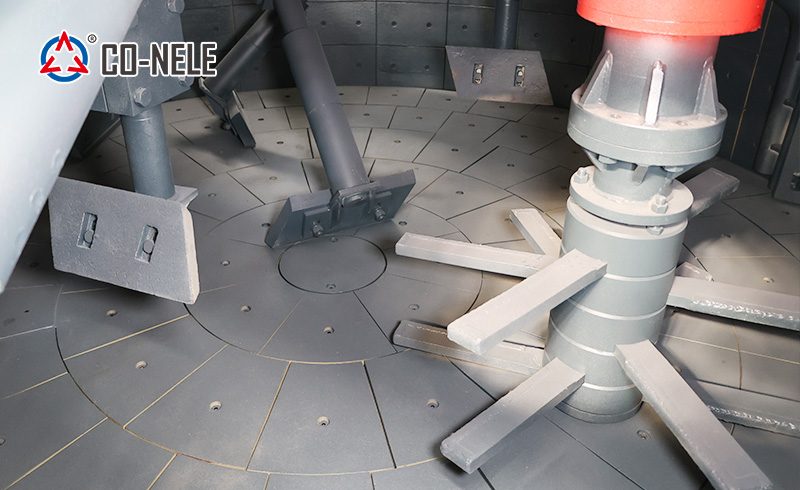

Les lames de mélange sont conçues avec une structure en parallélogramme (brevetée), pouvant être tournées à 180° pour réutilisation et prolonger la durée de vie. Une racle de déchargement spécialisée a été conçue selon la vitesse de déchargement pour augmenter la productivité.
Le mouvement de la matière dans la cuve est fluide et continu. Le tracé des lames couvre tout le fond de la cuve après un cycle．
Le système d'entraînement se compose d'un moteur et d'un engrenage à surface durcie spécialement conçu par CO-NELE (breveté). Un accouplement flexible et un accouplement hydraulique (optionnel) relient le moteur à la boîte de vitesses. La boîte de vitesses est conçue par CO-NELE (droit de propriété intellectuelle entièrement indépendant) en absorbant la technologie européenne avancée. Le modèle amélioré a un bruit réduit, un couple plus long et une durabilité accrue．

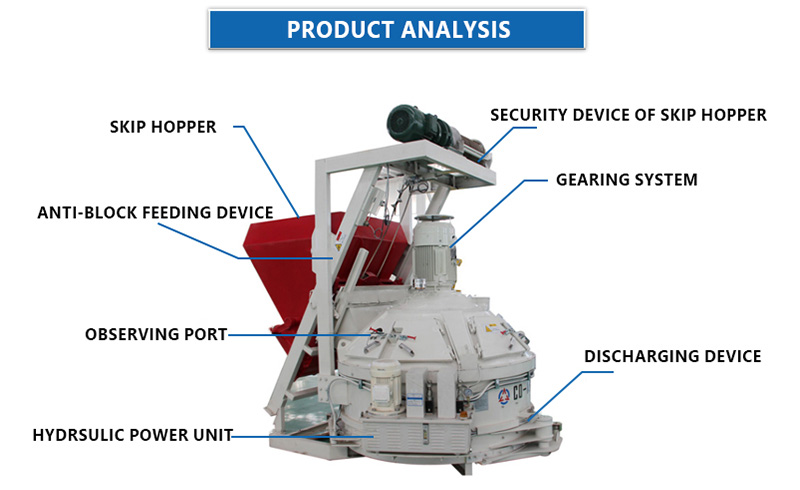

Malaxeur planétaire équipé d'un élévateur à benne et d'un système de pesée. L'entrée s'ouvre et se ferme automatiquement lorsque l'élévateur à benne monte à l'entrée ou descend (Brevet), empêchant la poussière de sortir du malaxeur pour des raisons environnementales. La balance à ciment et la balance à eau (incluant une mesure de précision) sont très raisonnablement conçues. La pesée est plus précise.

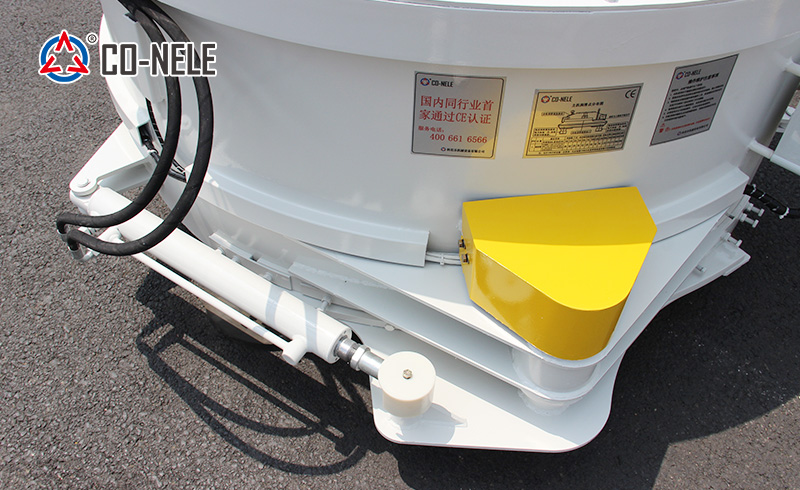

Selon les différentes demandes des clients, la porte de déchargement peut être ouverte hydrauliquement, pneumatiquement ou manuellement. Le nombre de portes de déchargement est de trois au maximum. Et il y a un dispositif d'étanchéité spécial sur la porte de déchargement pour garantir sa fiabilité．

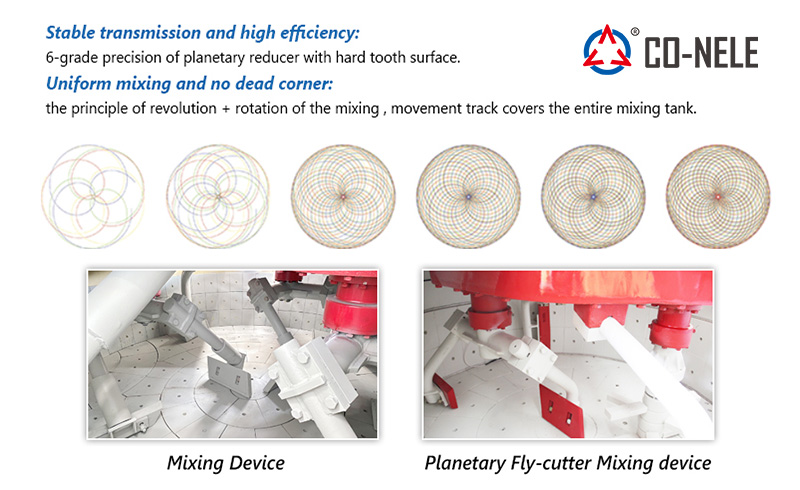

La vitesse de révolution et de rotation des lames a été largement étudiée et testée pour donner au malaxeur un rendement élevé sans causer la ségrégation des matériaux de différentes tailles de grain et poids. Le mouvement de la matière dans la cuve est fluide et continu. Comme le montre l'image, le tracé des lames couvre tout le fond de la cuve après un cycle.
Le malaxeur à béton planétaire vertical CO-NELE est de haute qualité, haute efficacité, avec un mélange uniforme et sans angle mort. Il est utilisé dans les matériaux de construction, le béton (sec-dur, semi-sec-dur, béton plastique, BFUP béton fibré à ultra-hautes performances, béton fibré), les matériaux réfractaires, les produits chimiques, la fonderie, la métallurgie, la céramique, le verre et autres industries pour résoudre le problème de haute homogénéité des matériaux nécessitant un processus de mélange.
Type | CMP50 | CMP100 | CMP150 | CMP250 | CMP330 | CMP500 | CMP750 | CMP1000 |
Capacité de sortie (L) | 50 | 100 | 150 | 250 | 330 | 500 | 750 | 1000 |
Capacité d'entrée (L) | 75 | 150 | 225 | 375 | 500 | 750 | 1125 | 1500 |
Poids de sortie (kg) | 120 | 240 | 360 | 600 | 800 | 1200 | 1800 | 2400 |
Puissance de mélange (Kw) | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | 37 |
Puissance Dischar ging (Kw) | Décharge pneumatique (hydraulique facultative) | |||||||
Planète/bras de mélange | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |||
Paddle(nr) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Paddle de décharge (nr) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Poids (Kw) | 700 | 1100 | 1300 | 1500 | 2000 | 2400 | 3900 | 6200 |
Ligting puissance (Kw) | - | 2.2 | 2.2 | 3 | 4 | 4 | 7.5 | 11 |
Dimension (LxLxH, MM) | 950x790x1200 | 1670x1460x1450 | 1670x1460x1620 | 1860x1650x1780 | 1870x1870x1855 | 2230x2080x1880 | 2580x2340x2195 | 2890x2602x2220 |
Type | CMP1250 | CMP1500 | CMP2000 | CMP2500 | CMP3000 | CMP4000 | CMP4500 | CMP5000 |
Capacité de sortie (L) | 1250 | 1500 | 2000 | 2500 | 3000 | 4000 | 4500 | 5000 |
Capacité d'entrée (L) | 1875 | 2250 | 3000 | 3750 | 4500 | 6000 | 6750 | 7500 |
Poids de sortie (kg) | 3000 | 3600 | 4800 | 6000 | 7200 | 9600 | 10800 | 12000 |
Puissance de mélange (Kw) | 45 | 55 | 75 | 90 | 110 | 160 | 200 | 250 |
Puissance Dischar ging (Kw) | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
Planète/bras de mélange | 2/4 | 2/4 | 3/6 | 3/6 | 3/9 | 3/9 | 3/9 | 3/9 |
Paddle(nr) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Paddle de décharge (nr) | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Poids (Kw) | 6700 | 7700 | 9500 | 11000 | 12000 | 16500 | 17500 | 18500 |
Ligting puissance (Kw) | 15 | 15 | 22 | 30 | 37 | - | - | - |
Dimension (LxLxH, MM) | 3060x2760x2305 | 3230x2902x2470 | 3625x3230x2630 | 3900x3550x2695 | 3900x3550x2975 | 4560x4150x3105 | 4560x4150x3305 | 4560x4150x3305 |
